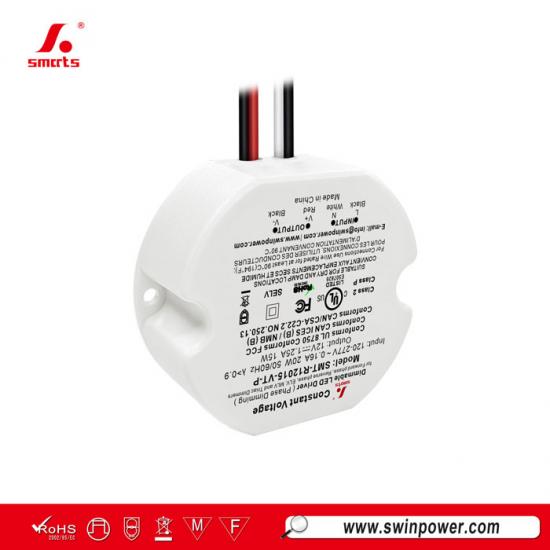

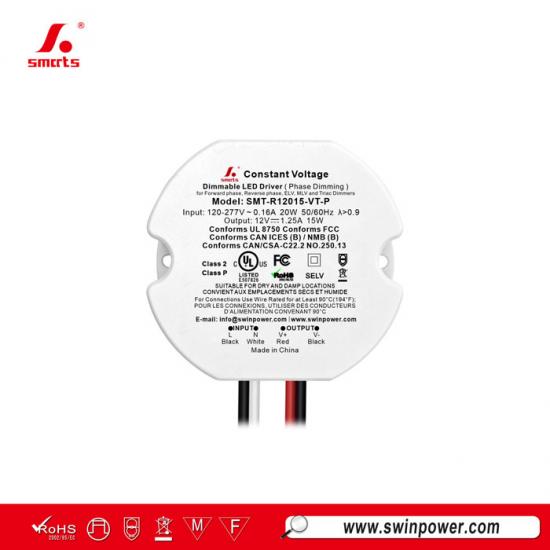

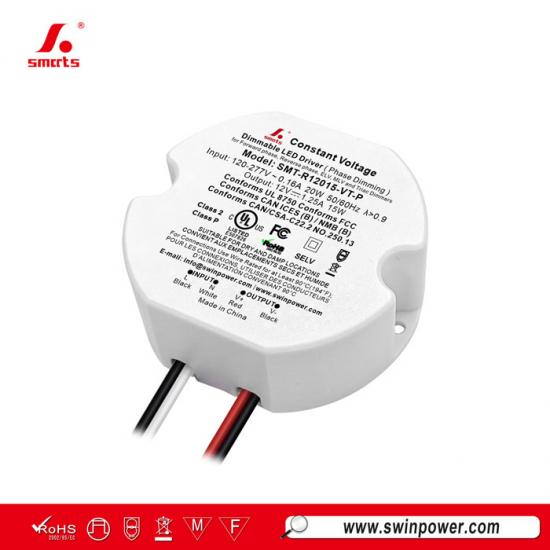

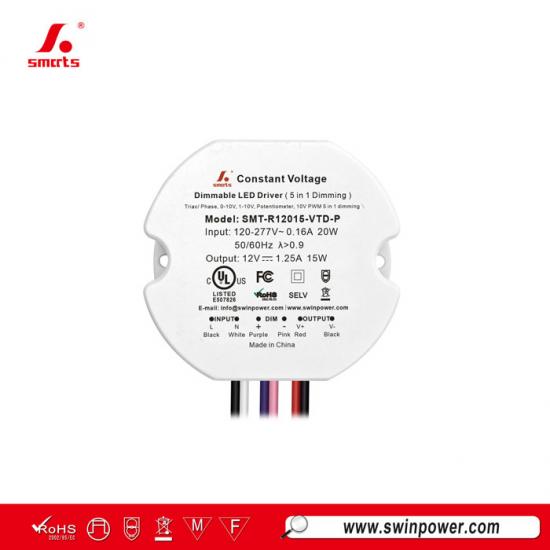

Alimentation LED à tension constante dimmable TRIAC de forme ronde 15W avec boîtier en plastique
Le Smartspower Alimentation LED dimmable TRIACprésente une conception de boîtier plastique circulaire et un indice d'étanchéité IP20 ; elle est compatible avec la plupart des gradateurs TRIAC courants du marché et convient à une installation en intérieur.
Spécifications
| Modèle | SMT-R12015-VT-P | SMT-R24015-VT-P | |
| Certificat | UL en attente / ROHS / SELV | ||
| Sortie | Tension CC | 12V | 24V |
| Courant nominal | 1.25A | 0.625A | |
| Puissance nominale | 15W | ||
| Tolérance de tension | ±0.5V | ||
| Entrée | Plage de tension | 120-277VAC | |
| Plage de fréquence | 47 - 63Hz | ||
| Facteur de puissance à pleine charge | ≥0.98@120VAC ≥0.92@277VAC | ||
| THD (typ.) à pleine charge | ≤10% | ||
| Efficacité à pleine charge | ≥73%@120VAC ≥75%@277VAC | 77%@120VAC 74%@277VAC | |
| Courant CA (max.) | 0.18A | ||
| Courant d'appel (typ.) | 0.96A, 35.2us @50%Ipeak 120VAC 1.96A, 26us @50%Ipeak 277VAC | ||
| Protection | Court-circuit | Mode de hoquet, récupération automatique après suppression de la condition de défaut. | |
| Surcharge | Mode de hoquet à 105 %~120 %, récupération automatique après suppression de la condition de défaut. | ||
| Surchauffe | Température ambiante supérieure à 55 ℃±5 ℃, sortie réduite à 50 %; Température ambiante supérieure à 60 ℃±5 ℃, sortie désactivée; Lorsque la température est réduite à 45 ℃±5 ℃, la sortie revient à 100 %. |
||
| Environnement | TEMP. de fonctionnement | -40~+50 ℃ (voir ci-dessous la courbe de déclassement) | |
| Humidité de fonctionnement | 20 - 90 % HR sans condensation | ||
| TEMP. et humidité de stockage | -40 - +80 ℃, 10 - 95 % HR sans condensation | ||
| Coefficient de TEMP. | ±0,03 %/℃ (0 - 50 ℃) | ||
| Vibration | 10 ~ 500 Hz, 2G pendant 12 minutes/cycle, axes X Y Z 72 minutes chacun | ||
| Sécurité et CEM | Normes de sécurité | UL8750; CAN/CSA-C22.2 No.250.13 | |
| Tension de tenue | E/P-S/P : 1,88 KVCA | ||
| Résistance d'isolement | E/P-S/P : 100 MΩ / 500 VCC / 25 ℃ / 70 % HR | ||
| Immunité CEM | FCC/ICES ne requièrent pas ce test. | ||
| Émission CEM | FCC 47 CFR Partie 15, Sous-partie B | ||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 1 KV | ||
| Autres | Poids net | 0,103 KG | |
| Dimensions | 54*48,2*24 mm (Φ*L*H) | ||
| Emballage | 380*290*155 mm 100 pièces/CTN | ||
| Remarques | 1. Tous les paramètres non spécifiquement mentionnés sont mesurés à charge nominale pour 120 VCA et une température ambiante de 25 ℃. 2. Une sortie réduite est requise à basse tension d'entrée afin de garantir une longue durée de vie. |
||
|
|
 |
 |
 |

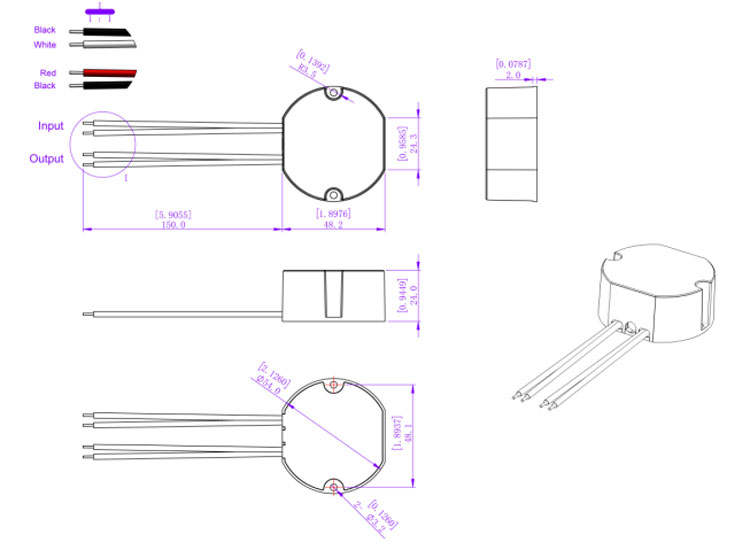

Spécification mécanique
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Calibre | Le nombre de drivers LED |
| Type B | 10 A | 66 |
| 13 A | 86 | |
| 16 A | 105 | |
| 20 A | 132 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Calibre | Le nombre de drivers LED |
| Type B | 10 A | 125 |
| 13 A | 163 | |
| 16 A | 200 | |
| 20 A | 250 | |
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de MCB | Calibre | Le nombre de drivers LED |
| Type C | 10 A | 66 |
| 13 A | 86 | |
| 16 A | 105 | |
| 20 A | 132 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED compatibles avec les disjoncteurs est le suivant : | ||
| Type de MCB | Niveau | Nombre de pilotes LED |
| Type C | 10 A | 140 |
| 13 A | 183 | |
| 16 A | 225 | |
| 20 A | 281 | |
Remarque :
1. Les quantités ci-dessus de pilotes LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre américain des fils | |
| Fil d'entrée | 1015 2*18 AWG 0.824mm2\Noir(L),Blanc(N) |
| Fil de sortie | 1015 2*22 AWG 0.326mm2\Rouge(V+),Noir(V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0.326mm2\Violet(DIM+),Rose(DIM-) |
Fonctionnement de la gradation
Utilisation d'une gradation --- gradation TRIAC/coupure de phaseg
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par la connexion
d'un variateur de phase / TRIAC ouou d'un système d'éclairage.
2. Fonctionne avec la phasedirecte, MLV et phase inverse, ELV, variateurs TRIACou système d'éclairage.
3. La charge minimale est d'environ 10 %
4. Veuillez essayer d'utiliser des variateurs avec une puissance d'au moins 2 fois la puissance de sortie du pilote.
Produits associés
|

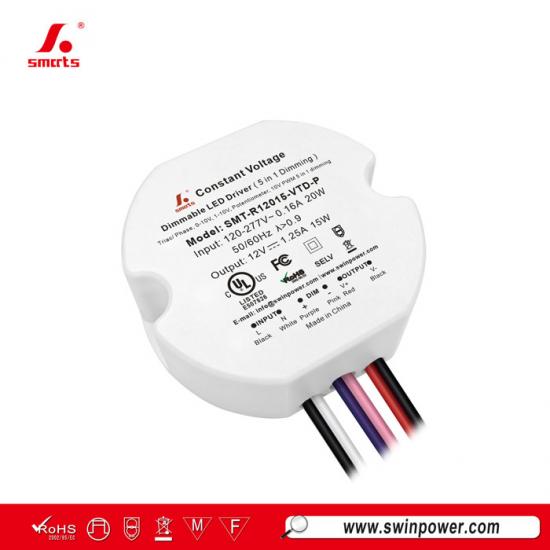

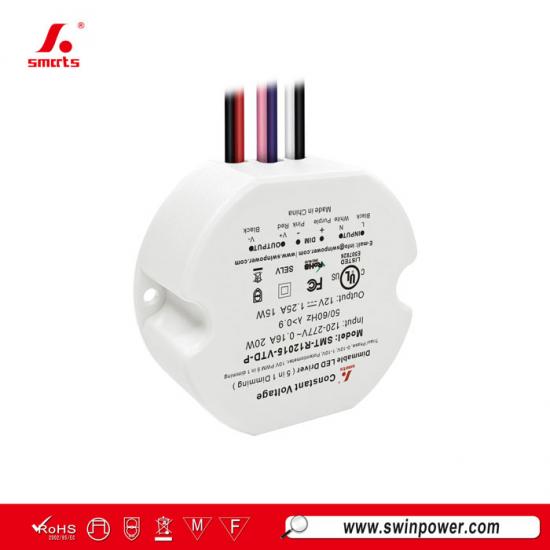

Le pilote LED TRIAC et 0-10V dimmable de 15 W fonctionne en mode tension constante et présente une conception compacte pour une installation rapide et facile. Il est livré avec une garantie de 7 ans. fonctionne en mode tension constante et présente une conception compacte pour une installation rapide et facile. Il est livré avec une garantie de 7 ans.
