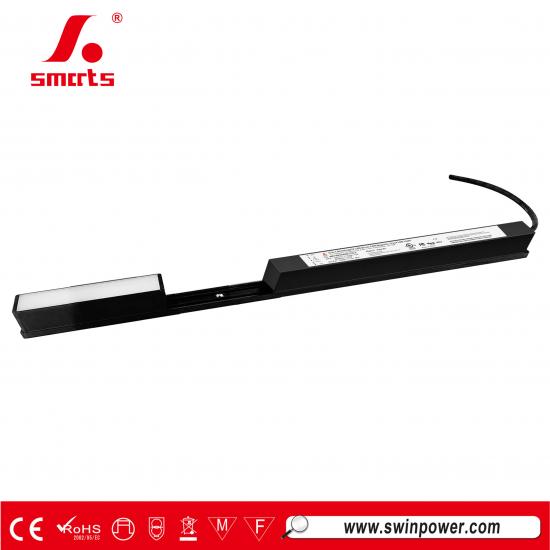

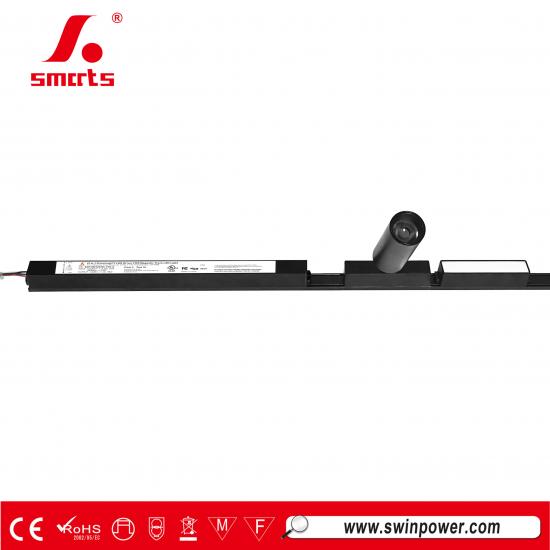

Installation sur rail magnétique d'un triac 150 W et d'un driver LED à gradation de tension constante 0-10 V pour l'éclairage intérieur
Cette tension constante installateur de rails magnétiques Triac et driver LED à intensité variable 0-10 V Ce luminaire est idéal pour les projets d'éclairage intérieur dans les petits espaces secs. Il offre une excellente dissipation thermique, un boîtier en aluminium et des exigences de charge ultra-faibles, fonctionnant parfaitement à 15 % de sa capacité.
Spécification
| Modèle | SMT-EMT24150-VTD-A | SMT-EMT48150-VTD-A | |
| Certificat | UL/SELV/FCC/RoHS/REACH | ||
| Sortir | Tension continue | 24V | 48V |
| Tolérance de tension | ±1,5% | ±1% | |
| Régulation de tension | ≤0,5% | ||
| Courant nominal | 6,25 A | 3.13A | |
| Puissance nominale | 150 W | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 120-277 V CA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (typ.) à pleine charge | 0,99 à 120 V CA ; 0,95 à 277 V CA | ||
| THD (typ.) à pleine charge | <20%@120&277 VCA | ||
| Rendement (typ.) à pleine charge | ≥91 % à 120 V CA ≥93 % à 277 V CA | ≥91 % à 120 V CA ≥93 % à 277 V CA | |
| Courant alternatif (max.) | 1,5 A | ||
| Courant d'appel (typ.) | 26 A, 430 µs à 50 % de 120 V CA ; 63 A, 280 µs à 50 % de 277 V CA | ||
| Courant de fuite | <0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, se rétablit automatiquement après la disparition du défaut. | |
| surcharge | ≤120 % Mode courant constant, récupération automatique après la disparition du défaut | ||
| Surchauffe | Tension de sortie coupée à 100 °C ± 10 °C, rétablissement automatique après refroidissement | ||
| Environnement | TEMPÉRATURE DE TRAVAIL | -40~+60℃ (voir courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | ||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | ||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | ||
| Sécurité et CEM | normes de sécurité | UL8750 (États-Unis) | |
| Tension de tenue | I/P-0/P : 1,8 kV CA I/PF/G : 1,8 kV CA O/PF/G : 0,5 kV CA (États-Unis) | ||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | ||
| Émissions CEM | Partie 15 Sous-partie B (États-Unis) de la FCC | ||
| Test d'immunité à la poussée | Modes différents : 2 kV, Mode commun : 4 kV | ||
| Autres | Poids net | 0,85 kg | |
| Dimension | 366,7*26*24,2 mm (L*l*H) | ||
| Emballage | 50 pièces/carton | ||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à une entrée de 120 VCA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. En cas de faible tension d'entrée, une réduction de la puissance de sortie est nécessaire pour garantir une longue durée de vie. | |||
|
|
|
|
|

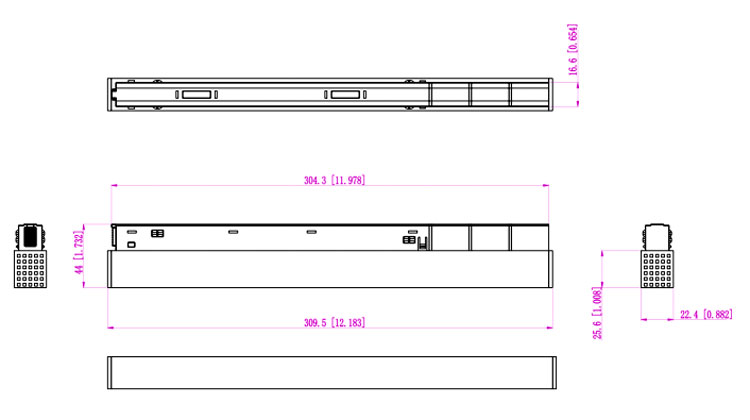

Spécifications mécaniques
| calibre du fil | |
| MGQ201 | |
| Câbles d'entrée | Noir (L) Blanc (N) Vert (G) (3*18AWG) |
| Sortir | Intégration de la voie et passage à travers le courant de sortie du pilote de rail de guidage |
| Fil de gradation | Violet (D+) Rose (D-) (2*0,35 mm²) |
| Remarque : Veuillez vous assurer que vos connexions sont correctes, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils chaleureux :
1. Courant maximal recommandé (A) = diamètre du fil (mm²) x 10 A/mm²
Par exemple : câble de sortie de 1 mm², courant maximal recommandé (A) = 1 mm² × 10 A/mm² = 10 A
2. Pour toute autre demande concernant le câble, nous pouvons effectuer des personnalisations.
Piste compatible :
Schéma de connexion de gradation
Utiliser deux méthodes de variation d'intensité lumineuse simultanément, Vous devez vous assurer que l'éclairage LED offre une luminosité maximale. Vous pourrez alors l'utiliser sans problème.
autres fonctions de gradation ;
Utilisation d'une seule gradation ---Grillage TRIAC/Phase cut
1. La modulation de largeur d'impulsion (MLI) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
Un variateur de phase/triac ou un système d'éclairage.
2. Utilisation de variateurs ou de systèmes d'éclairage TRIAC à phase directe/bord d'attaque (MLV) et à phase inverse/bord de fuite (ELV).
3. Le chargement minimum est d'environ 15 %.
4. Veuillez essayer d'utiliser des variateurs dont la puissance est au moins 1,5 fois supérieure à la puissance de sortie du pilote.
Utilisation d'un seul variateur ---0-10/ 1-10V/ 10V PWM/ Variation par potentiomètre
