Alimentation LED 60 W Triac et 0,10 V à intensité variable 12 V 24 V à tension constante Boîtier en plastique IP20
Cetension constante60W 5 en 1 à intensité variablepilote de LEDSon rendement atteint 82 %. Il intègre une fonction PFC active et utilise un refroidissement par air naturel. Sa tension d'entrée est comprise entre 200 et 240 VCA. Il est conforme aux normes européennes de sécurité en matière d'éclairage.
Spécification
| Numéro de modèle | SMT-C12060-EUVTD-P | SMT-C24060-EUVTD-P | |
| Sortir | Puissance nominale | 60 W | |
| Tension nominale | 12 V CC | DC24V | |
| Courant nominal | 5A | 2,5 A | |
| Tolérance de tension | ± 0,5 V | ||
| Régulation de tension | ±0,5% | ||
| Régulation de charge | ±1% | ||
| Saisir | Plage de tension | 200-240 V | |
| Gamme de fréquences | 47-63 Hz | ||
| Efficacité (typ.) | 84 % à 230 VCA | 85 % à 230 VCA | |
| THD | THD < ≤ 20 % (à 100 % de charge) | ||
| Facteur de puissance (typ.) | 0,99 à 230 VCA (pleine charge) | ||
| Courant alternatif (typ.) | 0,30 A | ||
| Courant d'appel (typ.) | <20A | ||
| Courant de fuite | < 0,5 mA | ||
| Protection | Court-circuit | Mode hoquet, récupère automatiquement une fois la condition de défaut supprimée. | |
| Surcharge | Réduisez intelligemment la tension de sortie, récupérez automatiquement ou remettez sous tension pour récupérer | ||
| Surchauffe | 100℃±10℃ arrêt de la tension de sortie, récupération automatique après refroidissement. | ||
| Classe de protection | II | ||
| Environnement | Température de fonctionnement | Tcase = -40℃ ~ +60℃ (Veuillez vous référer à la section « CHARGE DE SORTIE vs TEMPÉRATURE ») | |
| Humidité de travail | 20 ~ 95 % HR sans condensation | ||
| Température et humidité de stockage | -40 ~ +90, 10 ~ 95% HR | ||
| Coefficient de température | ±0,03%/℃ (0~50℃) | ||
| Vibration | 10-500 Hz, 2 G 12 minutes/cycle, période de 72 minutes chacune le long des axes X, Y, Z | ||
| Sécurité et CEM | Normes de sécurité | EN613471, EN61347-2-13 | |
| Tension de tenue | Entrée/Sortie : 3 kVCA | ||
| Résistance d'isolement | Entrée/sortie/tension : 100 MΩ / 500 VCC / 25 °C / 70 % HR | ||
| EMS | EN61000-3-2; EN61000-3-3; EN61547 | ||
| CEM | EN62493-2010 | ||
| Autres | Indice de protection IP | IP20 | |
| Poids | 0,2 kg | ||
| Taille | L145 x l53 x H16,5 mm | ||
|
|
 |
 |
 |
Spécifications mécaniques
Recommandation du MCB：
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 9 |
| 13A | 11 | |
| 16A | 14 | |
| 20A | 18 | |
| 25A | 23 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur différentiel | Niveau | Le nombre de pilotes LED |
| type C | 10A | 24 |
| 13A | 32 | |
| 16A | 40 | |
| 20A | 50 | |
| 25A | 62 | |
Note：
1. Les quantités ci-dessus des pilotes LED connectés sur le type C sont recommandées en fonction de la température ambiante maximale de 50 ℃
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
Fonctionnement de la gradation
Utilisation d'une gradation ---TRIAC/Gradation à coupure de phase
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) par connexion
un variateur de phase/Triac ou un système d'éclairage.
2. Fonctionnement avec des variateurs ou systèmes d'éclairage à phase directe/bord d'attaque, MLV et à phase inverse/bord de fuite, ELV, TRIAC.
3. La charge minimale est d'environ10%
Veuillez essayer d'utiliser des variateurs avec une puissance au moins 1,5 fois supérieure à la puissance de sortie du pilote.
Utilisation d'une gradation --- 0-10/ 1-10V/ 10V PWM/ Gradation par potentiomètre
(L'entrée du pilote est connectée au variateur.)
Produits connexes
|

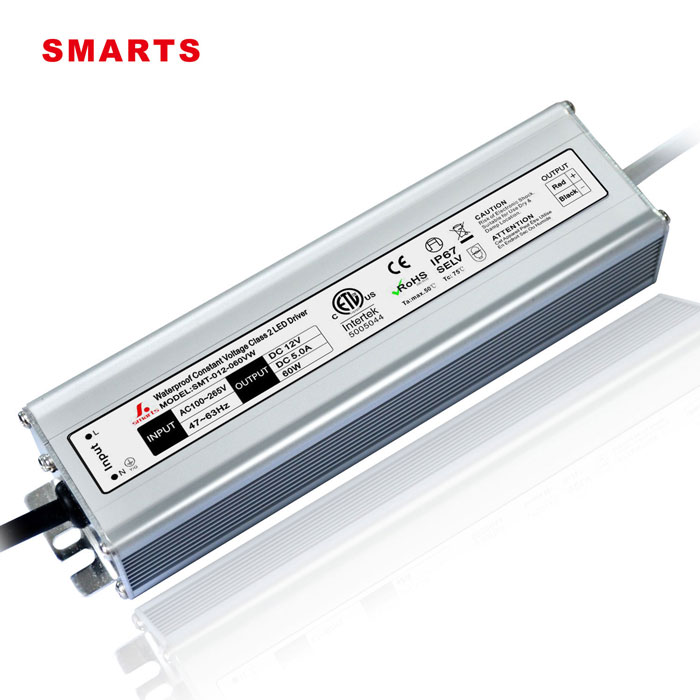

Ce boîtier en aluminium n'est pas dimmablealimentation LED 60W 12Vest étanche selon IP67 et convient à l'installation de projets d'éclairage d'espaces humides extérieurs.
