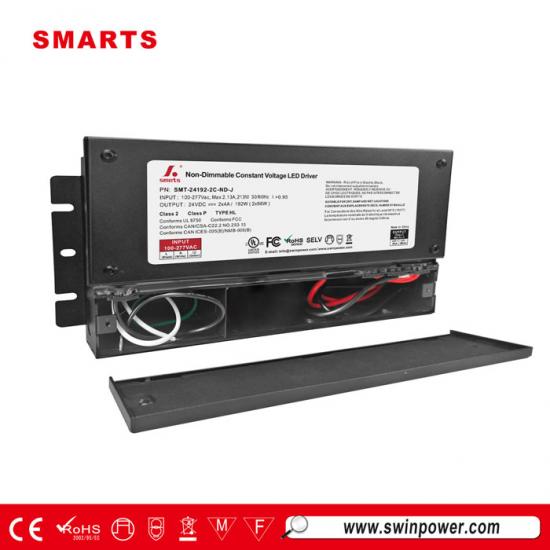

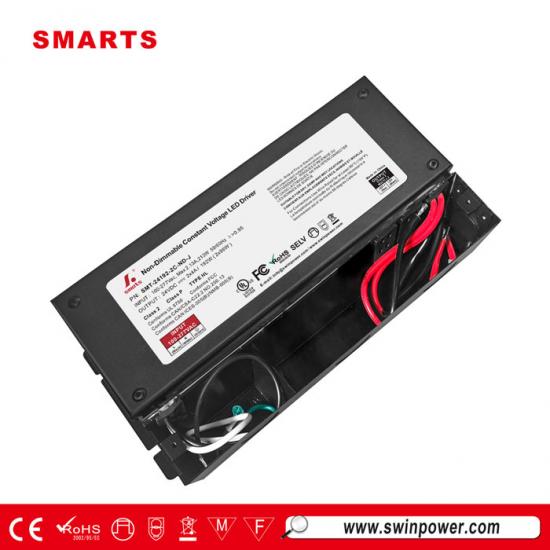

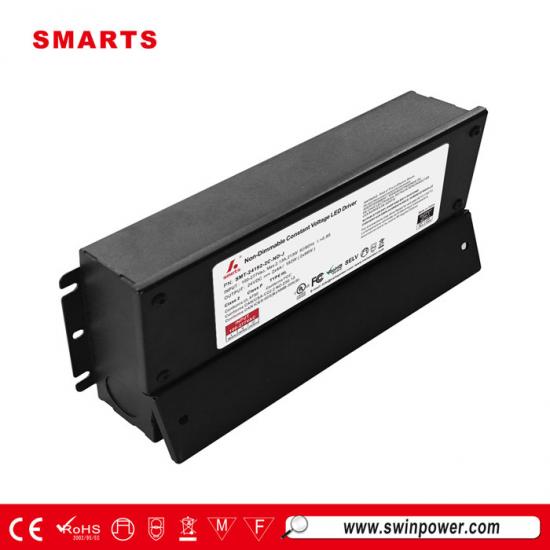

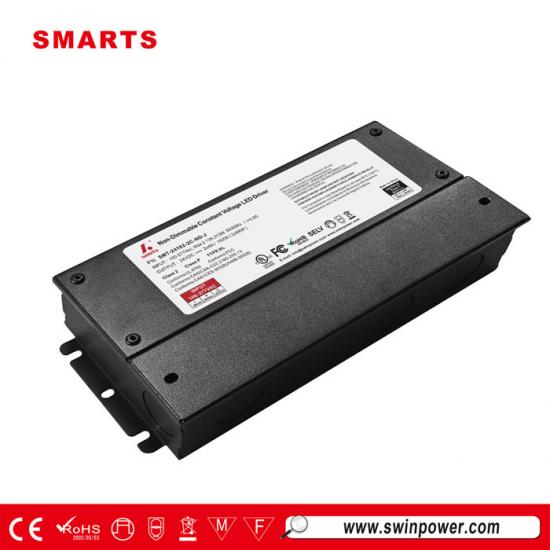

Boîte de jonction d'alimentation pour pilote LED 192 W, tension constante 24/48 V, non dimmable
Plage de tension d'entrée universelle 100-277vac Classe 2 standard Pilote LED non dimmable 192W. Mode de fonctionnement à tension constante, efficacité de travail jusqu'à 92,5 %. Ajustez la tension de sortie via le bouton, adapté à l'installation d'un projet d'éclairage LED intérieur. Avec 7 ans de garantie
Spécification
| Modèle | SMT-C24192-ND-J | SMT-C48192-ND-J | |
| Certificat | UL / FCC / Type HL/ Classe P / Classe 2 / SELV / CE / RoHS / REACH | ||
| Sortir | Tension CC | 24V | 48V |
| Ajuster la tension | / | ||
| Tolérance de tension | ±0,5 % | ±1 % | |
| Régulation de tension | â¤0,5% | ||
| Courant nominal | 2*4A | 2*2A | |
| Puissance nominale | 192W(2*96W) | ||
| Régulation de charge | ±1 % | ||
| Saisir | Plage de tension | 100-277 VCA | |
| Gamme de fréquences | 47 - 63 Hz | ||
| Facteur de puissance (Typ.) à pleine charge | â¥0,99@120VAC â¥0,94@277VAC | ||
| THD(Typ. ) à pleine charge | <20% @ 120VAC et 277VAC | ||
| Efficacité (Typ.) à pleine charge |
â¥90%@120VAC â¥92%@277VAC |
â¥90,5 % à 120VAC â¥92,5 % à 277VAC |
|
| Courant alternatif (Max.) | 2,2A | ||
| Alimentation en veille | â¤0,5W | ||
| Courant d'appel (Typ.) | 23A,1,3ms à 50%Ipeak120VAC;49A,960us@50%Ipeak277VAC | ||
| Courant de fuite | <0,5mA | ||
| Protection | Court-circuit | Mode Hiccup, récupère automatiquement une fois la condition de défaut supprimée | |
| Surcharge | â¤Mode hoquet à 120 %, récupération automatique une fois la condition de défaut supprimée | ||
| Surchauffe | Tension o/p d'arrêt de 100 ° ± 10 °, récupération automatique après refroidissement | ||
| Environnement | TEMP. de travail. | -40~+60° (voir courbe de déclassement ci-dessous) | |
| Humidité de travail | 20 - 95 % HR sans condensation | ||
| Stockage TEM.,Humidité | -40 - +80°,10 - 95 % HR sans condensation | ||
| Coefficient TEMP | ±0,03 %/â(0 - 50â) | ||
| TEMP. ambiante. | 45° | ||
| Cas TEMP. | 90° | ||
| Sécurité et CEM | Normes de sécurité | UL8750 CAN/CSA-C22.2 n° 250.13 (États-Unis) | |
| Résister à la tension | I/P-O/P : 1,8 KVAC I/P-FG : 1,8 KVAC SORTIE/P-FG : 1,8 KVAC (États-Unis) | ||
| Résistance d'isolement | I/P-O/P : 100 MΩ/ 500VDC/ 25â/ 70 % RH | ||
| Émission CEM | FCC 47 CFR Partie 15, Sous-partie B (États-Unis) | ||
| Test d'immunité aux surtensions | Mode différent : 2KV, mode commun : 4KV | ||
| Autres | Poids net | 2,11 kg | |
| Dimension | 241*79*42.7mm(L*L*H) | ||
| Emballage | 313*255*290mm 10 pièces/CTN | ||
| Remarques | 1. Tous les paramètres NON spécialement mentionnés sont mesurés à une entrée de 120 V CA, une charge nominale et une température ambiante de 25 °C. | ||
| 2. Sous une faible tension d'entrée, un déclassement de sortie est nécessaire pour garantir une longue durée de vie. | |||
| 3. Concernant les types de charge de pilote de LED où le pilote répond aux exigences d'émissions harmoniques de l'ANSl C82.77-10. | |||
|
|
 |
 |
 |
Spécifications mécaniques
| Calibre de fil américain | |
| Fil d'entrée | Noir (L) Blanc (N) Vert (G) (3 * 18 AWG) |
| Fil de sortie (24 V et 48 V) | Rouge (V +) Noir (V-)(2*18AWG) |
| Rouge (V +) Noir (V-)(2*18AWG) | |
| Remarques : Veuillez vous assurer de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Recommandation MCBï¼
| Lorsque la tension d'entrée est de 120 V CA, le nombre de pilotes de LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 3 |
| 13A | 4 | |
| 16A | 6 | |
| 20A | 7 | |
| 25A | 9 | |
| Lorsque la tension d'entrée est de 277 V CA, le nombre de pilotes de LED correspondant aux disjoncteurs est le suivant : | ||
| Type de disjoncteur | Niveau | Le nombre de pilotes LED |
| Type C | 10A | 8 |
| 13A | 12 | |
| 16A | 15 | |
| 20A | 19 | |
| 25A | 24 | |
Opération de gradation
Instructions
1. Confirmez si la tension d'entrée nominale de l'alimentation est dans la plage de tension du marché avant utilisation.
2. Faites attention à la distinction entre les lignes d'entrée et de sortie de l'alimentation électrique pour éviter les dommages électriques ou les accidents de sécurité inutiles causés par la connexion de la ligne inversée.
3. Le bloc d'alimentation ne peut pas être empilé pour l'installation (placement) et la distance d'installation entre le bloc d'alimentation et le bloc d'alimentation doit être supérieure à 10 cm. Plusieurs alimentations doivent être installées dans un espace étroit et la température ambiante doit être inférieure à 55 °C pendant l'utilisation ; Par exemple, les boîtes de distribution, etc.
4. Afin de prolonger la durée de vie de l'alimentation électrique, celle-ci doit être installée dans un environnement propice autant que possible à la dissipation thermique ;
5. À mesure que la température ambiante augmente, la puissance utilisée par l'alimentation diminue progressivement et la durée de vie de l'alimentation diminue également progressivement.
6. Ne pas utiliser sous des charges anormales : une surcharge peut endommager l'alimentation électrique, et des charges extrêmement légères peuvent entraîner un dysfonctionnement de l'alimentation électrique.
7. Pour garantir la sécurité et réduire les interférences, veuillez vous assurer que le fil de terre est correctement mis à la terre.
8. Si le pilote LED ne ne fonctionne pas normalement, s'il vous plaît. ne faites pas de maintenance en privé, mais contactez-nous : sales1@smartselectronics.com Ou prenez l'appel téléphonique : 0086-595-27256889
