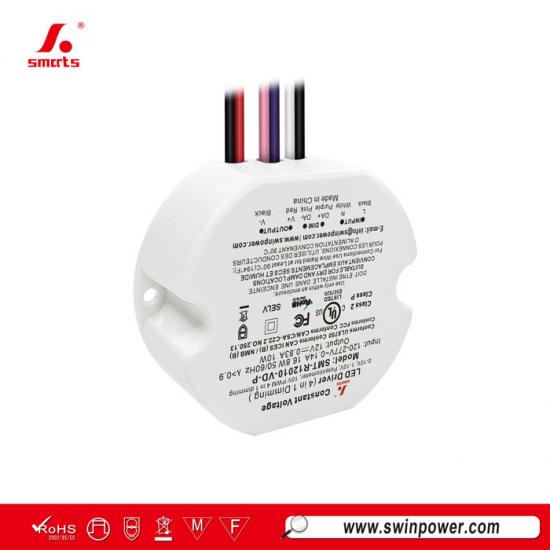

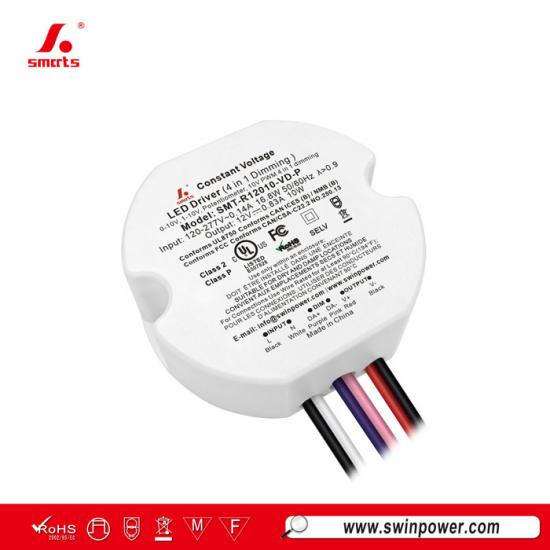

Alimentation LED ronde 120-277 V CA, intensité variable 0-10 V, compatible avec les lampes LED 12 V et 24 V.
Cette tension constante de 120 à 277 V CA,Alimentation LED à intensité variable 0–10 VDoté d'un boîtier entièrement en plastique, ce luminaire offre une variation d'intensité lumineuse fluide, stable et sans scintillement sur une plage de 0,1 % à 100 % et bénéficie d'une garantie de 7 ans.
Spécification
| Modèle | SMT-R12010-VD-P | SMT-R24010-VD-P | SMT-R48010-VD-P | |
| Certificat | UL en cours d'homologation / RoHS / SELV | |||
| Sortir | Tension continue | 12V | 24V | 48V |
| Courant nominal | 0,83A | 0,42A | 0,21A | |
| Puissance nominale | 10W | |||
| Tolérance de tension | ±0,5 V | |||
| Saisir | Plage de tension | 120-277 V CA | ||
| Gamme de fréquences | 47 - 63 Hz | |||
| Facteur de puissance à pleine charge | ≥0,98 à 120 V CA ≥0,9 à 277 V CA | |||
| THD (typ.) à pleine charge | ≤15% à 120 V CA ≤15% à 277 V CA | |||
| Efficacité à pleine charge | ≥75 % à 120 V CA ≥75 % à 277 V CA | ≥77 % à 120 V CA ≥78 % à 277 V CA | ≥78% à 120 V CA ≥78% à 277 V CA | |
| Courant alternatif (max.) | 0,12A | |||
| Courant d'appel (typ.) | 2A, 52us à 50%Icrête 120VAC 5,7A, 31us à 50%Icrête 277VAC | |||
| Protection | Court-circuit | Mode hoquet : se rétablit automatiquement une fois la panne disparue. | ||
| surcharge | Mode hoquet 105%~120%, se rétablit automatiquement une fois la panne disparue. | |||
| Surchauffe | Température ambiante supérieure à 55℃±5℃, la production est réduite à 50 % ; Température ambiante supérieure à 60℃±5℃, sortie désactivée ; Lorsque la température est réduite à 45℃±5℃, la sortie revient à 100 %. |
|||
| Environnement | Température de fonctionnement (Ta) | -40~+50℃ (voir courbe de déclassement ci-dessous) | ||
| Température du boîtier (Tc) | 90℃ | |||
| Humidité de fonctionnement | 20 à 90 % HR sans condensation | |||
| Stockage TEM, humidité | -40 à +80 °C, 10 à 95 % HR sans condensation | |||
| TEMP.coefficient | ±0,03%/℃ (0 - 50℃) | |||
| Vibration | 10 à 500 Hz, 2G, 12 minutes/cycle, axes X, Y et Z : 72 minutes chacun | |||
| Sécurité et CEM | normes de sécurité | UL8750; CAN/CSA-C22.2 n° 250.13 | ||
| Tension de tenue | I/PO/P : 1,88 kV CA | |||
| résistance d'isolement | I/PO/P : 100 MΩ / 500 V CC / 25 °C / 70 % HR | |||
| Immunité CEM | La FCC et l'ICES ne demandent pas ce test. | |||
| Émissions CEM | FCC 47 CFR Partie 15, Sous-partie B | |||
| Test d'immunité à la poussée | Ligne d'alimentation CA : Mode différentiel 1 kV | |||
| Autres | Poids net | 0,103 kg | ||
| Dimension | 54*48,2*24 mm (Φ*L*H) | |||
| Emballage | 380 x 290 x 155 mm, 100 pièces/carton | |||
| Notes | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à la charge nominale pour 120 VCA et une température ambiante de 25 °C. | |||
| 2. Une puissance de sortie réduite est nécessaire à basse tension d'entrée pour garantir une longue durée de vie. | ||||
|
|
 |
 |
 |

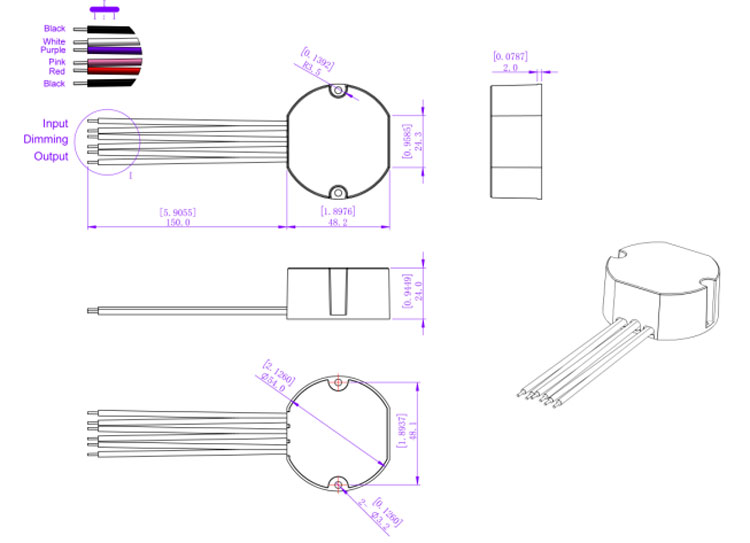

Spécifications mécaniques
| Lorsque la tension d'entrée est de 120 Vca, le nombre de drivers LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 65 |
| 13A | 84 | |
| 16A | 104 | |
| 20A | 130 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes de LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Niveau | Le nombre de pilotes LED |
| Type B | 10A | 123 |
| 13A | 160 | |
| 16A | 196 | |
| 20A | 246 | |
Note:
1. Les quantités ci-dessus de pilotes de LED connectés sur le type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.

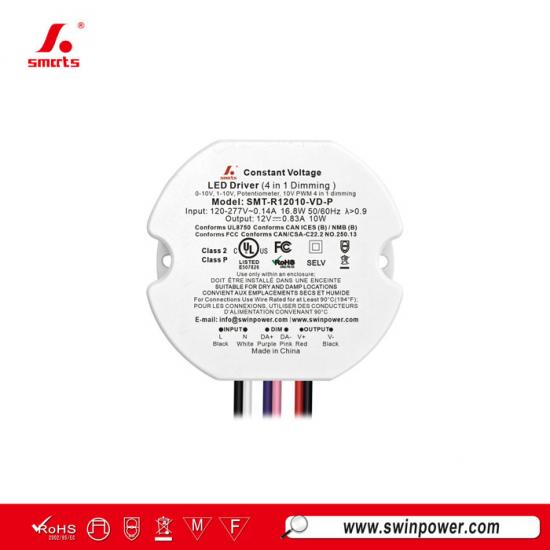

| calibre de fil américain | |
| Fil d'entrée | 1015 2*18 AWG 0,824 mm²\Noir (L), Blanc (N) |
| Fil de sortie | 1015 2*22 AWG 0,326 mm²\Rouge (V+), Noir (V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0,326 mm² Violet (DIM+), Rose (DIM-) |

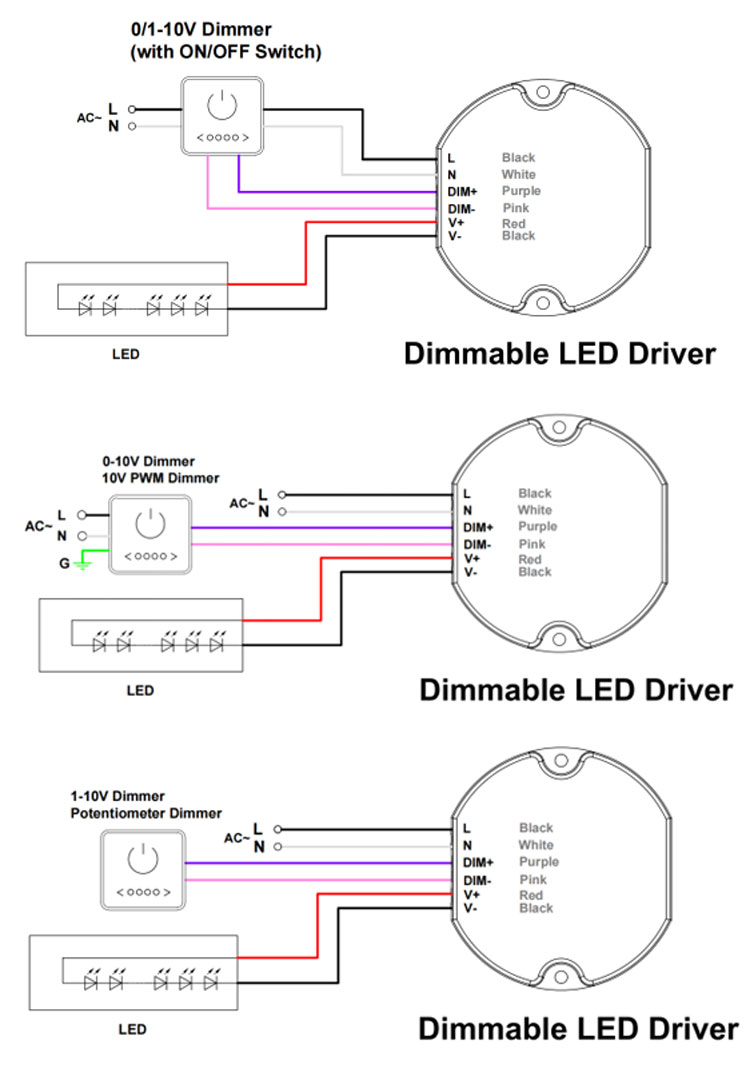

Fonctionnement de gradation
Utilisation d'un seul variateur ---0-10/ 1-10V/ 10V PWM/ Variation par potentiomètre
Produits associés
|
Ce Alimentation LED à intensité variable DMX512Fonctionnant en mode tension constante, cet appareil est doté d'un module de programmation intelligent NFC intégré, permettant le réglage de la tension de sortie via une application NFC. Il bénéficie d'une garantie étendue de 7 ans.
Modèle: SMT-R12010-DMX-P Tension d'entrée :100-277 Vca
Mode de gradation : compatible DMX512
|
