Alimentation LED à tension constante 12 V/24 V dimmable Triac 10 W et 0-10 V pour bande lumineuse LED

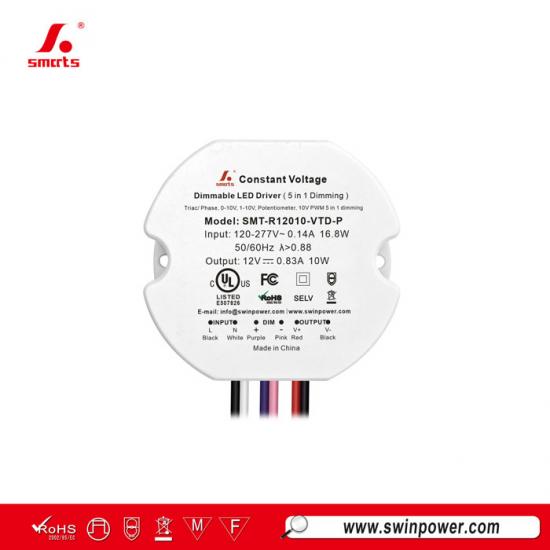

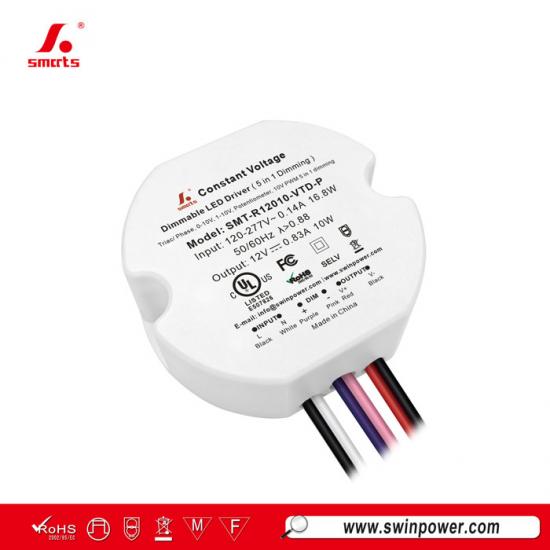

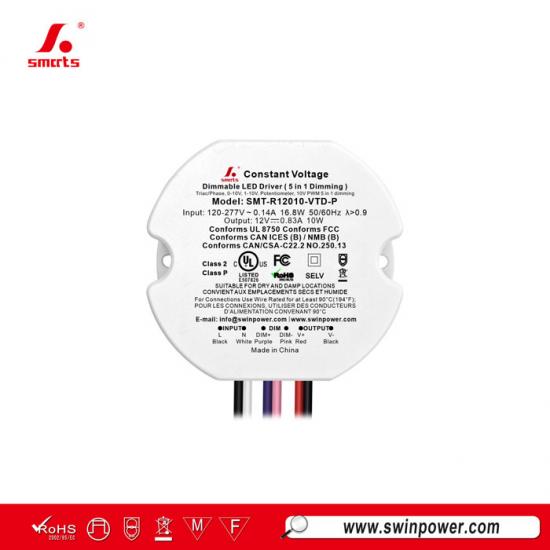

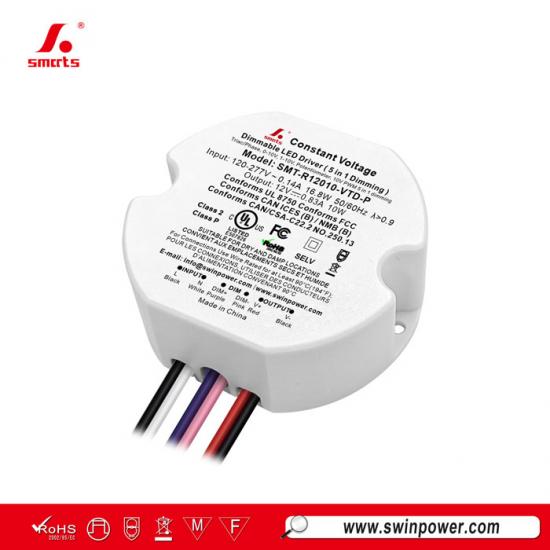

Ceci Alimentation LED dimmable 5-en-1fonctionne en mode tension constante avec une efficacité allant jusqu'à 75 %. Elle offre une gradation fluide, stable et sans scintillement sur une plage de 0 à 100 %, ce qui la rend adaptée aux installations d'éclairage LED intérieures dans des espaces confinés.
Spécifications
| Modèle | SMT-R12010-VTD-P | SMT-R24010-VTD-P | |
| Certificat | UL/cUL / ROHS / SELV | ||
| Sortie | Tension CC | 12 V | 24 V |
| Courant nominal | 0,83 A | 0,42 A | |
| Puissance nominale | 10 W | ||
| Tolérance de tension | ±0,5 V | ||
| Entrée | Plage de tension | 120-277 VCA | |
| Plage de fréquence | 47 - 63 Hz | ||
| Facteur de puissance à pleine charge | ≥0,98 à 120 VCA ≥0,88 à 277 VCA | ||
| THD (typ.) à pleine charge | ≤20 % | ||
| Efficacité à pleine charge | ≥74 % à 120 VCA ≥73 % à 277 VCA | 70 % à 120 VCA 72 % à 277 VCA | |
| Courant CA (max.) | 0,12 A | ||
| Courant d'appel (typ.) | 2,4 A, 35 µs @50 % Icrête 120 VCA 5,6 A, 34 µs @50 % Icrête 277 VCA | ||
| Protection | Court-circuit | Mode hoquet, récupération automatique après suppression de la condition de défaut. | |
| Surcharge | Mode hoquet de 105 % à 120 %, récupération automatique après suppression de la condition de défaut. | ||
| Surchauffe | Température ambiante supérieure à 55 ℃ ± 5 ℃, la sortie est réduite à 50 % ; Température ambiante supérieure à 60 ℃ ± 5 ℃, la sortie est désactivée ; Lorsque la température est réduite à 45 ℃ ± 5 ℃, la sortie revient à 100 %. |
||
| Environnement | TEMP. de fonctionnement | -40 à +50 ℃ (voir la courbe de déclassement ci-dessous) | |
| Humidité de fonctionnement | 20 - 90 % HR sans condensation | ||
| TEMP. et humidité de stockage | -40 à +80 ℃, 10 - 95 % HR sans condensation | ||
| Coefficient de TEMP. | ±0,03 %/℃ (0 - 50 ℃) | ||
| Vibration | 10 ~ 500 Hz, 2 G pendant 12 minutes/cycle, axes X Y Z 72 minutes chacun | ||
| Sécurité et CEM | Normes de sécurité | UL8750 ; CAN/CSA-C22.2 n° 250.13 | |
| Tension de tenue | E/P-S/P : 1,88 kVCA | ||
| Résistance d'isolement | E/P-S/P : 100 MΩ / 500 VCC / 25 ℃ / 70 % HR | ||
| Immunité CEM | FCC/ICES ne demandent pas ce test. | ||
| Émission CEM | FCC 47 CFR Partie 15, Sous-partie B | ||
| Test d'immunité aux surtensions | Ligne d'alimentation CA : mode différentiel 1 kV | ||
| Autres | Poids net | 0,103 kg | |
| Dimensions | 54*48,2*24 mm (Φ*L*H) | ||
| Emballage | 380*290*155 mm 100 pièces/carton | ||
| Remarques | 1. Tous les paramètres NON mentionnés spécifiquement sont mesurés à charge nominale pour 120 VCA et une température ambiante de 25 ℃. | ||
| 2. Un déclassement de la sortie est requis à faible tension d'entrée afin de garantir une longue durée de vie. | |||
|
|
 |
 |
 |
Spécification mécanique
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Calibre | Nombre de pilotes LED |
| Type B | 10 A | 66 |
| 13 A | 86 | |
| 16 A | 105 | |
| 20 A | 132 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Calibre | Nombre de pilotes LED |
| Type B | 10 A | 125 |
| 13 A | 163 | |
| 16 A | 200 | |
| 20 A | 250 | |
| Lorsque la tension d'entrée est de 120 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type de disjoncteur miniature | Calibre | Nombre de pilotes LED |
| Type C | 10 A | 66 |
| 13 A | 86 | |
| 16 A | 105 | |
| 20 A | 132 | |
| Lorsque la tension d'entrée est de 277 Vca, le nombre de pilotes LED associés aux disjoncteurs est le suivant : | ||
| Type MCB | Niveau | Nombre de pilotes LED |
| Type C | 10 A | 140 |
| 13 A | 183 | |
| 16 A | 225 | |
| 20 A | 281 | |
Remarque :
1. Les quantités ci-dessus de pilotes LED connectés au type C sont recommandées sur la base d'une température ambiante maximale de 50 °C.
2. Le disjoncteur doit être sélectionné en fonction de la tension nominale d'entrée, du courant nominal d'entrée, de la température ambiante et de la courbe caractéristique de déclenchement.
| Calibre de fil américain | |
| Fil d'entrée | 1015 2*18 AWG 0.824mm2\Noir(L),Blanc(N) |
| Fil de sortie | 1015 2*22 AWG 0.326mm2\Rouge(V+),Noir(V-) |
| Fil électronique de gradation | 1015 2*22 AWG 0.326mm2\Violet(DIM+),Rose(DIM-) |
Fonctionnement de la gradation
Utilisation de deux méthodes de gradation en même temps, vous devez vous assurer que l'éclairage LED atteint la luminosité maximale, puis vous pouvez utiliser l'autre méthode de gradation ;
Utilisation d'une seule méthode de gradation --- gradation TRIAC/coupure de phase
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) en connectant
un variateur de phase / TRIAC ou un système d'éclairage.
2. Fonctionne avec une phaseavant, MLV et Phase inversée, ELV, variateurs TRIAC ou système d'éclairage.
3. La charge minimale est d'environ 10%
4. Veuillez essayer d'utiliser des variateurs avec une puissance au moins 2 fois supérieure à la puissance de sortie du pilote.
Utilisation d'une gradation ---0-10/ 1-10V/ PWM 10V/ Potentiomètre gradation
Produits associés
|

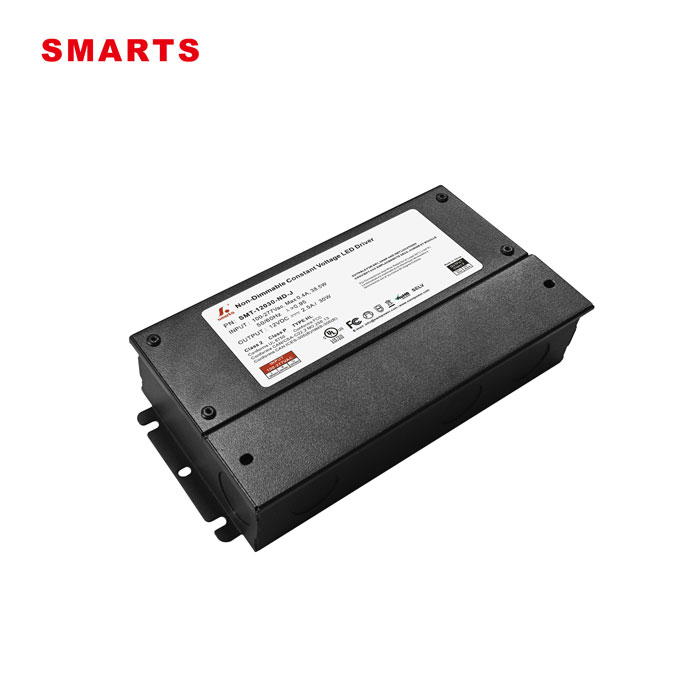

Cette alimentation LED à tension constante de 30 W dispose d'un boîtier entièrement métallique pour une excellente dissipation thermique ; elle convient aux installations d'éclairage LED intelligentes en intérieur ; elle est livrée avec une garantie de 7 ans.
Modèle :SMT-12030-ND-J Tension d'entrée : 100-277Vac
Mode de gradation : non dimmable
|
