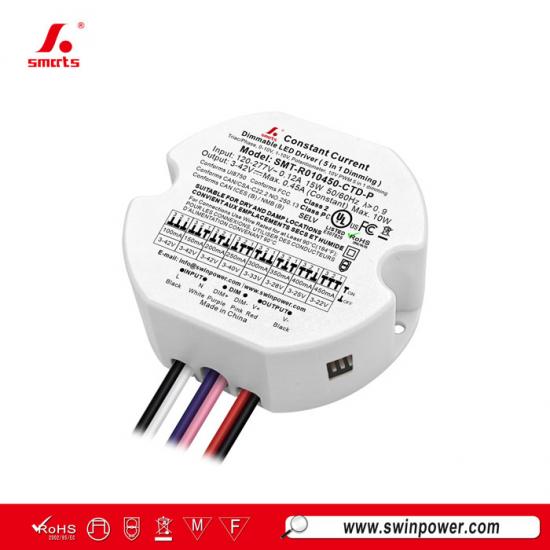

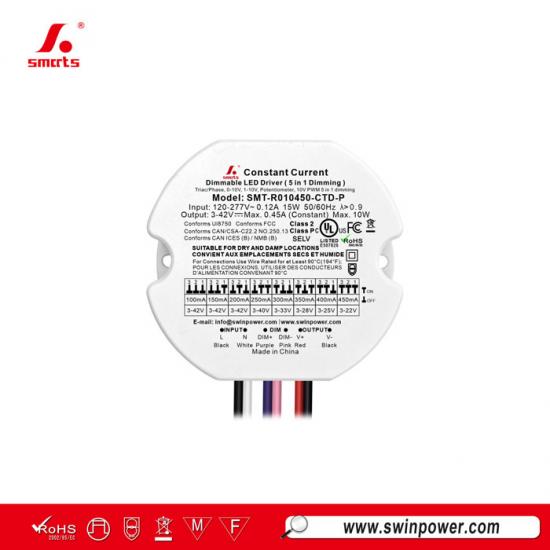

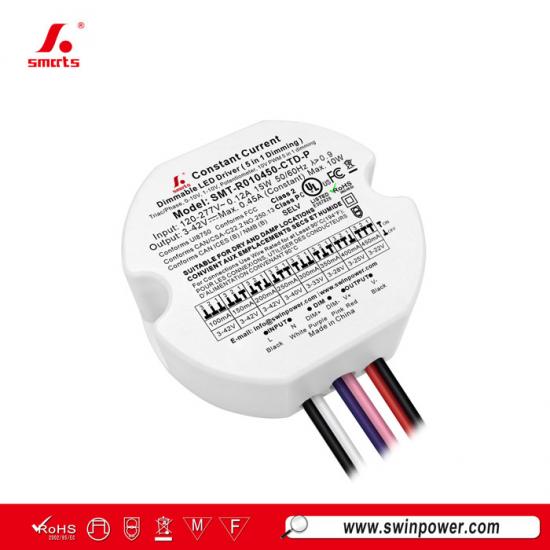

Fabricants d'alimentation à courant constant LED de forme ronde 100MA-450MA 10w pour l'intérieur
Ce pilote LED 10W dispose d'un PFC actif intégré et prend en charge la gradation TRIAC et 0-10V. Il offre une plage de gradation de 0 à 100 % avec un niveau de gradation minimum de 1 % et convient à une installation dans des espaces intérieurs confinés.

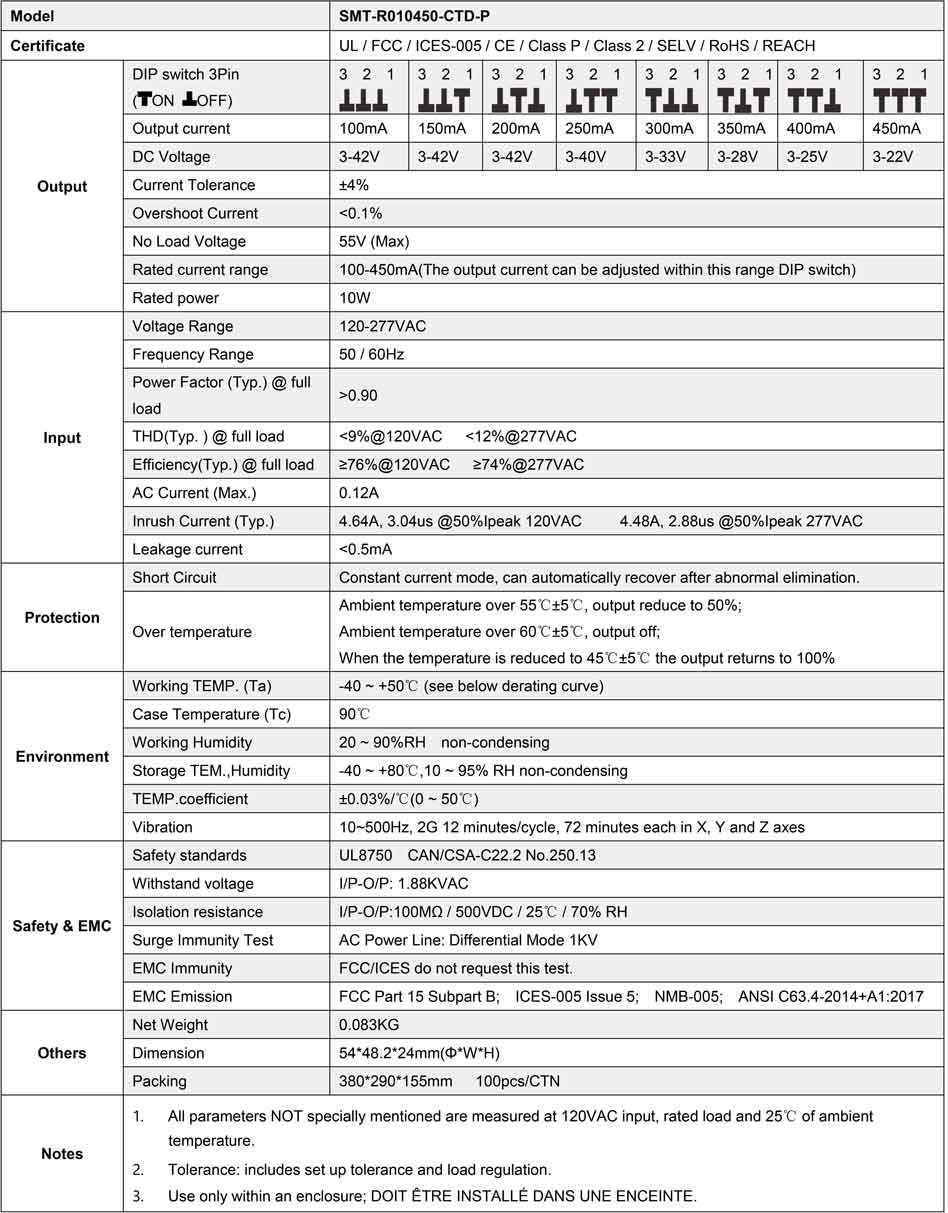

Spécifications
|
|
 |
 |
 |

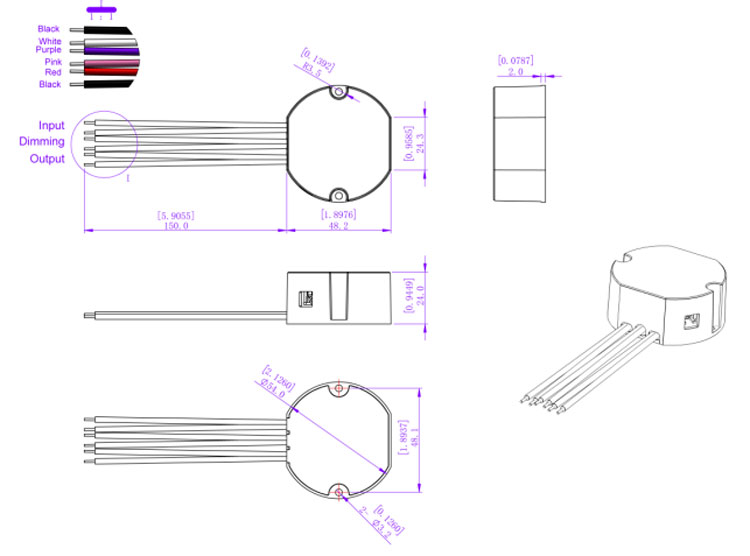

Spécifications mécaniques
| Calibre de fil américain (AWG) | |
| CO4C | |
| Fil d'entrée | Noir(L) Blanc(N) (2*18AWG) |
| Fil de sortie | Rouge(V+) Noir(V-) (2*22AWG) |
| Fil de gradation | Violet(DIM+) Rose(DIM-) (2*22AWG) |
| Remarque : Veuillez vous assurer de les connecter correctement, sinon votre produit ne fonctionnera pas correctement et pourrait être endommagé. | |
Conseils utiles :
1. Courant de transport max. recommandé (A) = diamètre du fil (mm²) x 10A/mm²
Par exemple : câble de sortie de 1 mm², courant de transport max. recommandé (A) = 1 mm² x 10A/mm² = 10A
2. Pour toute autre demande concernant le câble, nous pouvons le personnaliser.
Opération de gradation
En utilisant deux méthodes de gradation en même temps, vous devez vous assurer que l'éclairage LED est à la luminosité maximale avant de pouvoir utiliser l'autre gradation ;
En utilisant une seule gradation --- gradation TRIAC/coupure de phaseg
1. La modulation de largeur d'impulsion (PWM) de la tension de sortie peut être ajustée via la borne d'entrée de la ligne de phase CA (L) en connectant
un gradateur de phase / Triac ou système d'éclairage.
2. Fonctionne avec phase avance, MLV et phase inversée, ELV, gradateurs TRIAC ou système d'éclairage.
3. La charge minimale est d'environ 10 %
4. Veuillez essayer d'utiliser des variateurs avec une puissance d'au moins 2 fois la puissance de sortie du pilote.
Utilisation d'une gradation ---0-10/ 1-10V/ 10V PWM/ Potentiomètre gradation
