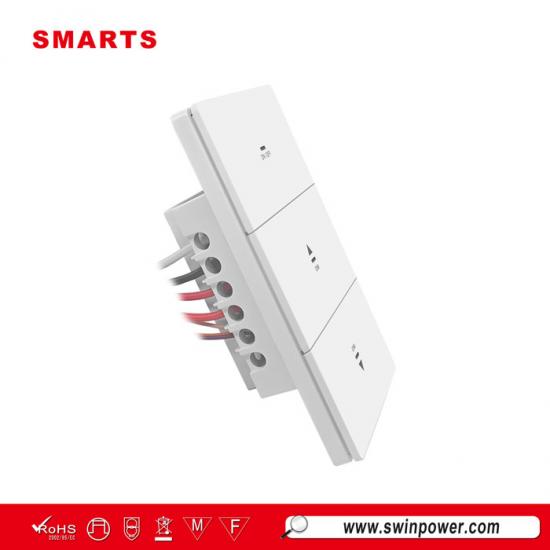

Variateur DMX mural multi-boutons 100-277 VCA pour éclairage LED

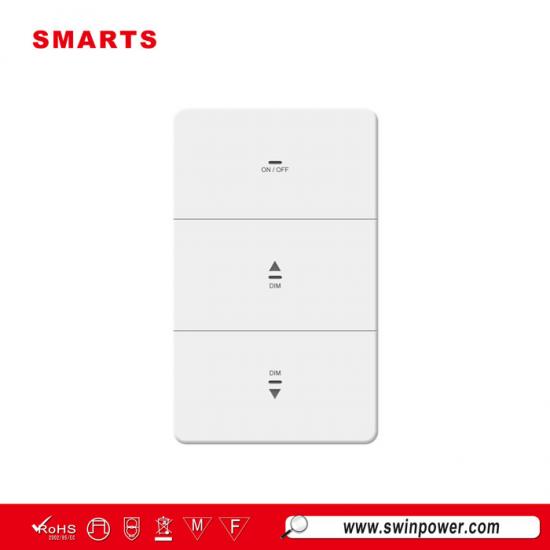

Le DMX variateur Conçu avec une coque en plastique blanc, il s'adapte à la plupart des styles de décoration intérieure. Il est équipé d'un bouton à trois boutons pour répondre aux différents besoins de variation de l'intensité lumineuse et offrir un contrôle d'éclairage de niveau professionnel. Garantie 5 ans.
Spécification
Veuillez lire avant l'installation.
Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz
|
Courant de sortie (alimentation bus DALI intégrée)
|
Max.60mA
|
|
charges (pilotes DALI ou décodeurs DALI)
|
Jusqu'à : 30
|
1. Coupez l'alimentation au niveau du disjoncteur
|
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
Peut entraîner des blessures graves, voire mortelles. Coupez l'alimentation au niveau du disjoncteur ou du fusible avant l'installation.
|
2. Retirez l'appareil existant et montez le siège fixe du contrôleur

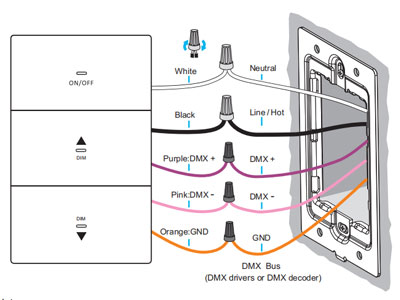

3、Étiquetez et retirez les fils existants
Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.
|

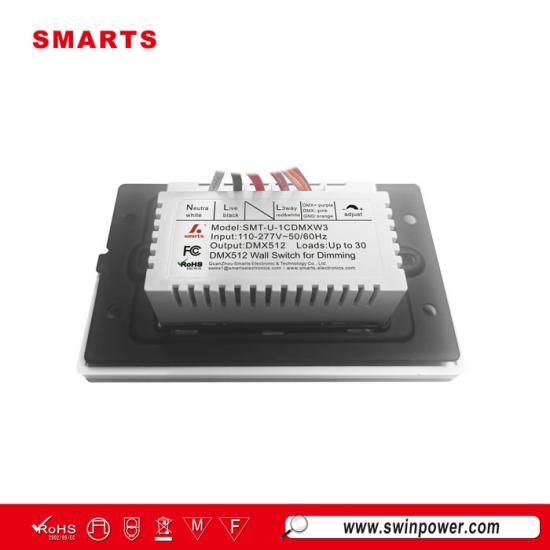

Modèle
|
SMT-U-1CDMXW3
|
SMT-U-1CDMXG3
|
|
Couleur
|
Blanc
|
Gris
|
|
|
Remarque 1 : détecte automatiquement le bus DALI et active/désactive intelligemment son alimentation de bus intégrée.
Remarque 2 : Le variateur et le pilote/décodeur DALI sont connectés indépendamment à l'alimentation d'entrée (secteur CA)
5.

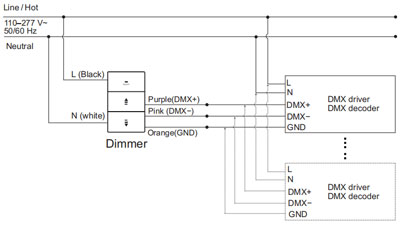

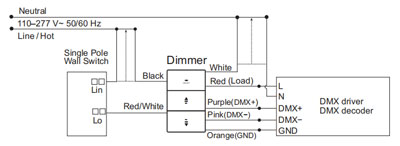

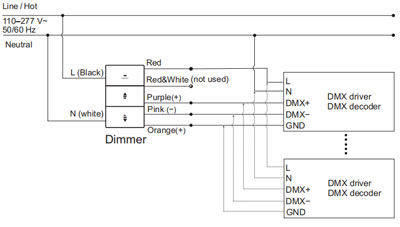

Connectez le variateur (2)
|
Modèle
|
SMT-U-1CRDMXW3
|
SMT-U-1CRDMXG3
|
|
Couleur
|
Blanc
|
Gris
|

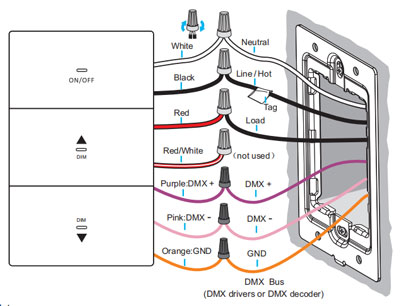

Câblage unipolaire (Ces modèles prennent en charge le câblage unipolaire.)
|
|
Remarque 1 : détecte automatiquement le bus DALI et active/désactive intelligemment son alimentation de bus intégrée.
Remarque 2 : connectez le fil d'entrée CA sous tension (L) du pilote DALI au fil de charge du variateur (rouge).
Dépannage :
Si le variateur peut démarrer, mais que le pilote DALI ne démarre pas, vérifiez si le fil chaud et le fil neutre à l'entrée du variateur (ou du pilote DALI) sont inversés.
6. Connectez le variateur (3)
|
Modèle
|
SMT-U-1CRDPW3
|
SMT-U-1CRDPG3
|
|
Couleur
|
Blanc
|
Gris
|

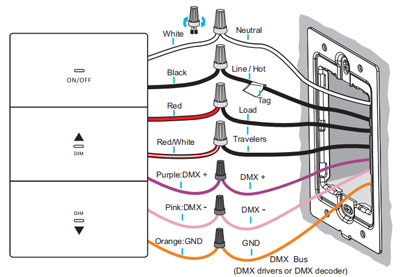

Câblage à 3 voies (Ces modèles prennent en charge le câblage à 3 voies.)
|
|
|
7. Monter le variateur
Appuyez et enclenchez pour terminer l'installation |
8. Mettre le courant sous tension au disjoncteur
|
9.

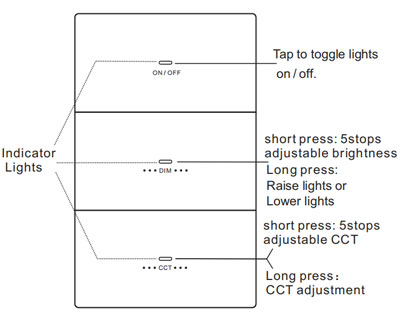

Configuration du fonctionnement du variateur
|
Remarque : Lorsque le bouton de gradation (appui long) atteint la luminosité maximale ou minimale, le voyant lumineux clignote lentement. |

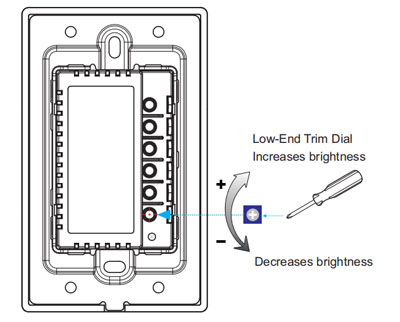

Réglage de la garniture bas de gamme
|

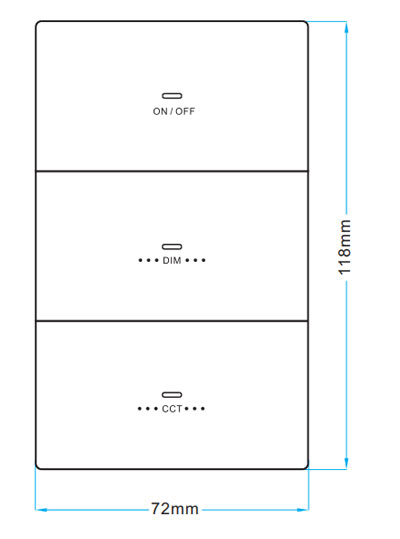

10. Dimensions du produit
|
|
|
|
|
|
Produits connexes
|

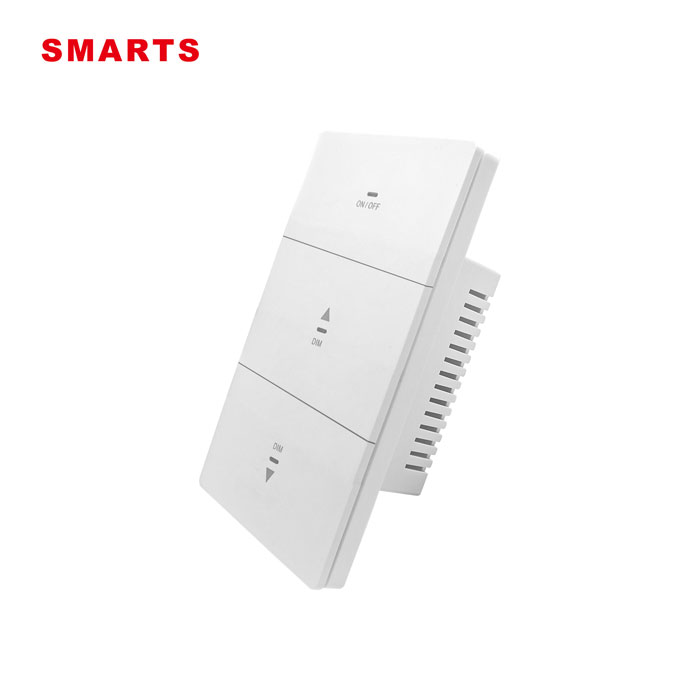

Ce Variateur DALI-2 r Il dispose d'une plage de tension d'entrée universelle de 100 à 277 VCA et d'une alimentation par bus DALI intégrée. Conforme au protocole de gradation DALI, ce module de gradation intelligent est doté d'un bouton de commande à trois boutons pour une utilisation simple et une gradation fluide, stable et sans scintillement. Il est garanti 5 ans.
Modèle: SMT-U-1CDPW3 Tension d'entrée: 100-277 Vca
Mode de gradation : dali-2 dimmable
|
