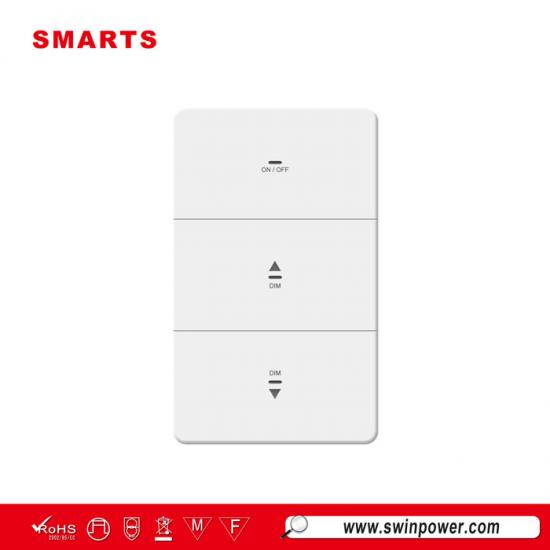

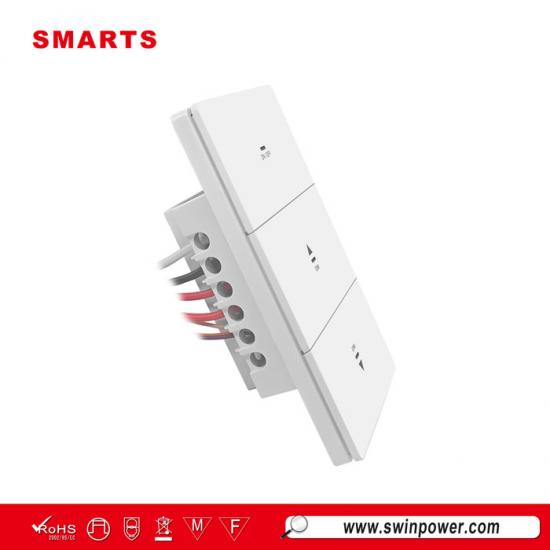

Pilote LED à variateur électronique DALI-2 100-277 VCA pour éclairage LED
Cet interrupteur mural à bouton-poussoir à intensité variable DALI-2 affiche des indications de limitation de luminosité pendant la gradation. Maintenez le bouton enfoncé pour régler la gradation maximale/minimale. Variateur de puissance DALI-2 dispose d'un voyant lumineux qui clignote lentement lorsque la luminosité est maximale ou faible

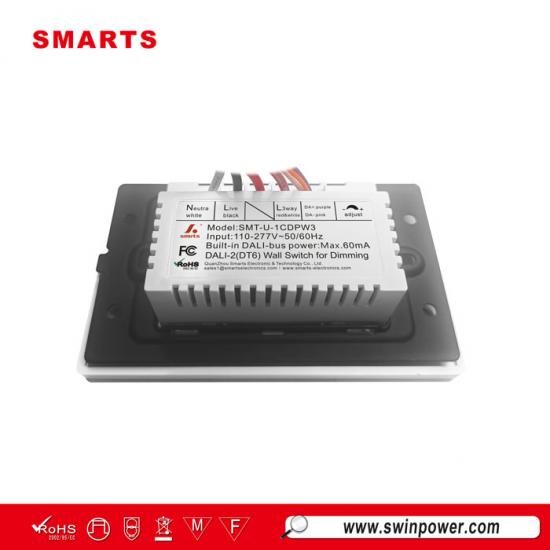

Spécification
Veuillez lire avant l'installation.
Capacité maximale (limitée par la première éventualité atteinte)
Tension d'entrée : CA 110-277 V ~ 50 / 60 Hz
|
Courant de sortie (alimentation bus DALI intégrée)
|
Max.60mA
|
|
charges (pilotes DALI ou décodeurs DALI)
|
Jusqu'à : 30
|
1. Coupez l'alimentation au niveau du disjoncteur
|
AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE.
Peut entraîner des blessures graves, voire mortelles. Coupez l'alimentation au niveau du disjoncteur ou du fusible avant l'installation.
|
2. Retirez l'appareil existant et montez le siège fixe du contrôleur
3、Étiquetez et retirez les fils existants
Pour faciliter le câblage de la nouvelle commande, étiquetez les fils du boîtier mural avant de les retirer de l'appareil existant.
Pour les produits à bornes à vis, étiquetez le fil de la vis de couleur différente.
|
Modèle
|
SMT-U-1CDPW3
|
SMT-U-1CDPG3
|
|
Couleur
|
Blanc
|
Gris
|
|
|
Remarque 1 : détecte automatiquement le bus DALI et active/désactive intelligemment son alimentation de bus intégrée.
Remarque 2 : Le variateur et le pilote/décodeur DALI sont connectés indépendamment à l'alimentation d'entrée (secteur CA)
5.

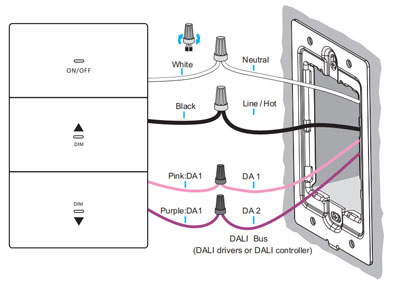

Connectez le variateur (2)
|
Modèle
|
SMT-U-1CRDPW2
|
SMT-U-1CRDPG2
|
|
Couleur
|
Blanc
|
Gris
|

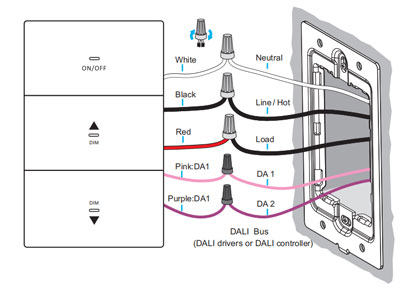

Câblage unipolaire (Ces modèles prennent en charge le câblage unipolaire.)
|
|
Remarque 1 : détecte automatiquement le bus DALI et active/désactive intelligemment son alimentation de bus intégrée.
Remarque 2 : connectez le fil d'entrée CA sous tension (L) du pilote DALI au fil de charge du variateur (rouge).
Dépannage :
Si le variateur peut démarrer, mais que le pilote DALI ne démarre pas, vérifiez si le fil chaud et le fil neutre à l'entrée du variateur (ou du pilote DALI) sont inversés.
6. Connectez le variateur (3)
|
Modèle
|
SMT-U-1CRDPW2
|
SMT-U-1CRDPG2
|
|
Couleur
|
Blanc
|
Gris
|

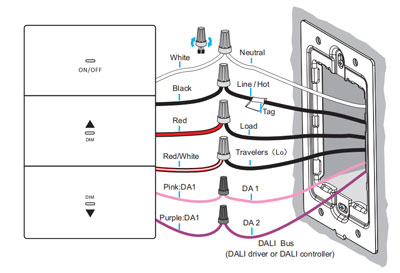

Câblage à 3 voies (Ces modèles prennent en charge le câblage à 3 voies.)
|
|
|
7. Monter le variateur
Appuyez et enclenchez pour terminer l'installation |
8. Mettre le courant sous tension au disjoncteur
|
9.
Configuration du fonctionnement du variateur
|

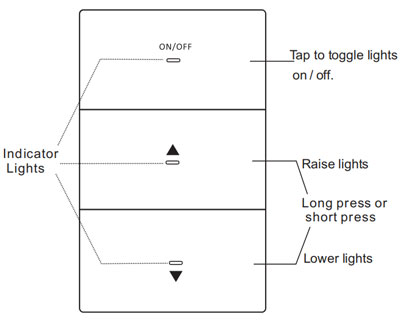

Remarque : Lorsque le bouton de gradation (appui long) atteint la luminosité maximale ou minimale, le voyant lumineux clignote lentement. |
Réglage de la garniture bas de gamme
|

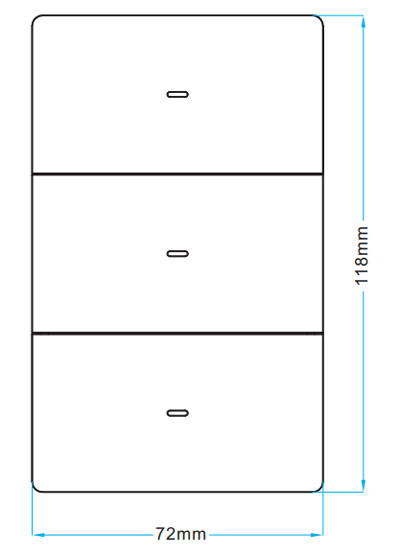

10. Dimensions du produit
|
|
|
|
|
|
Produits connexes
|
Entrée de coque en plastique Smartspower, le cœur de Variateur Dali-2 est un coût d'apprentissage nul, le fonctionnement est exactement le même que l'interrupteur d'éclairage domestique standard, coque en plastique blanc, adapté au style d'éclairage intérieur de la maison.
Modèle: SMT-U-1CDPW2 Tension d'entrée: 100-277 Vca
Mode de gradation : dali-2 dimmable
|
